200L 1000L vizualni popolnoma avtomatski polnilni stroj
  • 200L 1000L vizualni popolnoma avtomatski polnilni stroj200L 1000L vizualni popolnoma avtomatski polnilni stroj
  • 200L 1000L vizualni popolnoma avtomatski polnilni stroj200L 1000L vizualni popolnoma avtomatski polnilni stroj
  • 200L 1000L vizualni popolnoma avtomatski polnilni stroj200L 1000L vizualni popolnoma avtomatski polnilni stroj
  • 200L 1000L vizualni popolnoma avtomatski polnilni stroj200L 1000L vizualni popolnoma avtomatski polnilni stroj

200L 1000L vizualni popolnoma avtomatski polnilni stroj

Kot proizvajalec 200L 1000L vizualnega popolnoma avtomatskega polnilnega stroja Somtrue vedno postavlja kakovost na prvo mesto in nenehno optimizira proizvodni proces in sistem vodenja kakovosti. Strogo nadzorujemo vsako povezavo, da zagotovimo, da lahko vsak 200L 1000L vizualni popolnoma avtomatski polnilni stroj izpolnjuje najvišje standarde. Razumemo zahteve naših strank glede zmogljivosti in zanesljivosti, zato ne vlagamo le znatnih sredstev v raziskave in razvoj ter inovacije, temveč tudi tesno sodelujemo z našimi partnerji, da zagotovimo, da naši izdelki izpolnjujejo raznolike potrebe naših strank.

Pošlji povpraševanje

Opis izdelka

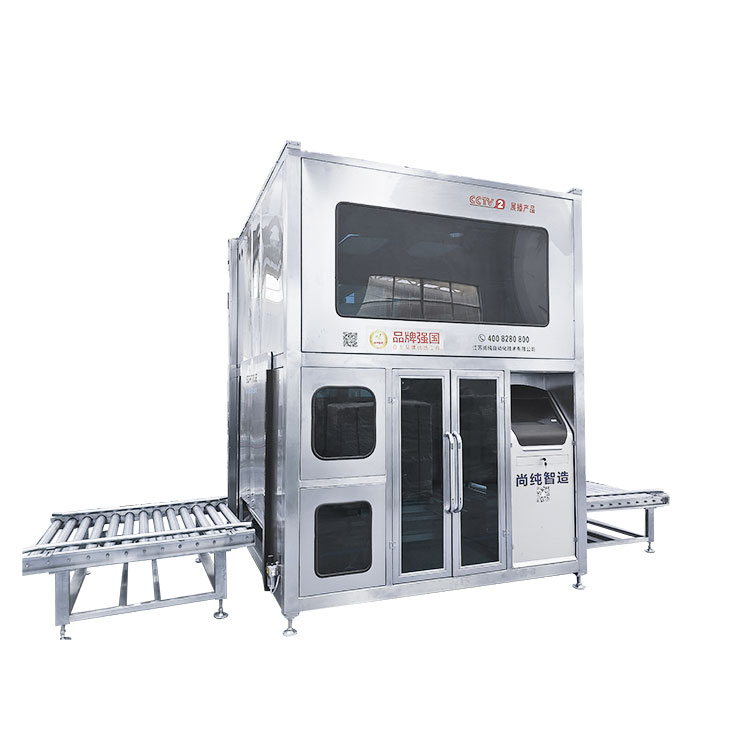

200L 1000L vizualni popolnoma avtomatski polnilni stroj



(Videz opreme se bo razlikoval glede na prilagojeno funkcijo ali tehnično nadgradnjo glede na fizični objekt.)

Somtrue je profesionalni proizvajalec, ki je zavezan globalnim strankam zagotavljati boljše izdelke in storitve. Naš 200L 1000L vizualni popolnoma avtomatski polnilni stroj ni bil dobro sprejet le na domačem trgu, ampak je pridobil tudi široko priznanje na mednarodnem trgu. Z nenehnimi prizadevanji in nenehnimi inovacijami Somtrue še naprej izboljšuje svojo tehnično raven in proizvodne zmogljivosti, da bi zadostil naraščajočim potrebam globalnih strank. Verjamemo, da bomo s prizadevanji in sodelovanjem obeh strani ustvarili boljšo prihodnost! Ne glede na to, ali gre za obstoječo stranko ali novega partnerja, veselimo se rasti skupaj z vami ter doseganja večjih uspehov in dosežkov. Sprejmimo izziv skupaj, ustvarimo večjo vrednost za stranke in delimo razvoj in napredek industrije!


Pregled 200L 1000L vizualnega popolnoma avtomatskega polnilnega stroja:


Inteligentni embalažni sistem, posebej zasnovan za 200-litrske sode v okolju, odpornem proti eksploziji, za pakiranje 200-litrskih sodov (vključno s pladnjem). Z uporabo vizualnih iskalnih ust lahko realizira samodejno pakiranje 200-litrskega soda s samodejnim odpiranjem, samodejnim potapljanjem, samodejnim hitrim polnjenjem, samodejnim puščanjem, samodejnim tesnilnim pokrovom niti in drugimi celotnimi procesi.

Glavni del za polnjenje ima okvir za zaščito okolja, ki lahko vidi okno, in samodejno premakne vrata v vedro in iz njega, kar lahko pri polnjenju tvori zaprt prostor. Električni nadzorni del tega stroja je sestavljen iz programabilnega krmilnika PLC, tehtalnega modula, vizualnega sistema itd., z močno sposobnostjo krmiljenja in visoko stopnjo avtomatizacije. S funkcijo brez polnjenja soda polnjenje ustja soda ni dovoljeno, da se izognemo odpadkom in onesnaženju materialov, tako da je bila elektromehanska integracija stroja popolna zmogljivost.

Za kontrolo količine polnjenja se uporablja princip delovanja tehtanja. Čas odpiranja polnilnega ventila nadzira programabilni krmilnik PLC, material pa teče v (ali se prenaša skozi dovod črpalke) v posodo. Polnilni oddelek tega stroja omogoča hitro in počasno polnjenje skozi dvojno debelo in tanko cevovod, počasen tok polnjenja pa je nastavljiv. Ob začetnem času polnjenja se istočasno odpre dvojni cevovod. Po obdobju polnjenja se potapljaški valj dvigne v položaj ustja soda, cevovod za surovo olje se zapre, tanek cevovod pa se počasi polni do nastavljene skupne prostornine polnjenja. Avtomatsko ožemanje se izvede na koncu polnjenja.

Oprema ima sistem za tehtanje in povratne informacije, ki lahko nastavi in ​​prilagodi hitro in počasno količino polnjenja.

Zaslon na dotik lahko istočasno prikaže trenutni čas, stanje delovanja opreme, težo polnjenja, kumulativno moč in druge funkcije.

Oprema ima funkcije alarmnega mehanizma, prikaza napak in sheme hitre obdelave.

Polnilna linija ima funkcijo zaklepne zaščite, polnjenje se samodejno ustavi in ​​polnjenje samodejno, ko je polnjenje na mestu.

Ta stroj je opremljen s celotnim pokrovom, ena stran vedra je odprta, vzdržuje naravno prezračevanje; ostalo je zaprta struktura, z okni in opremljeno z majhnim prezračevanjem za ročno upravljanje.

Ta stroj ima popolnoma zaprt pokrov, z vmesnikom za tlak, lahko mikropolni opremo, zmanjša zunanji plin v opremi.


Glavni tehnični parametri:


Eksplozijsko varen tip: Exd ii BT4
Obrisne mere (dolžina, širina in višina) mm: 2400*2800*3000
Primeren tip soda: 200L železen sod (4 sodi / pladenj)
Območje tehtanja: 0-1.500 kg
Natančnost polnjenja: ± 200 g (200L sod meter)
Vrednost lestvice: 200 g
Napajalna moč: AC380V / 50Hz; 10kW
Vir oskrbe s plinom: 0,6 MPa; 1,5 m³ / h vmesnik: φ 12 cev

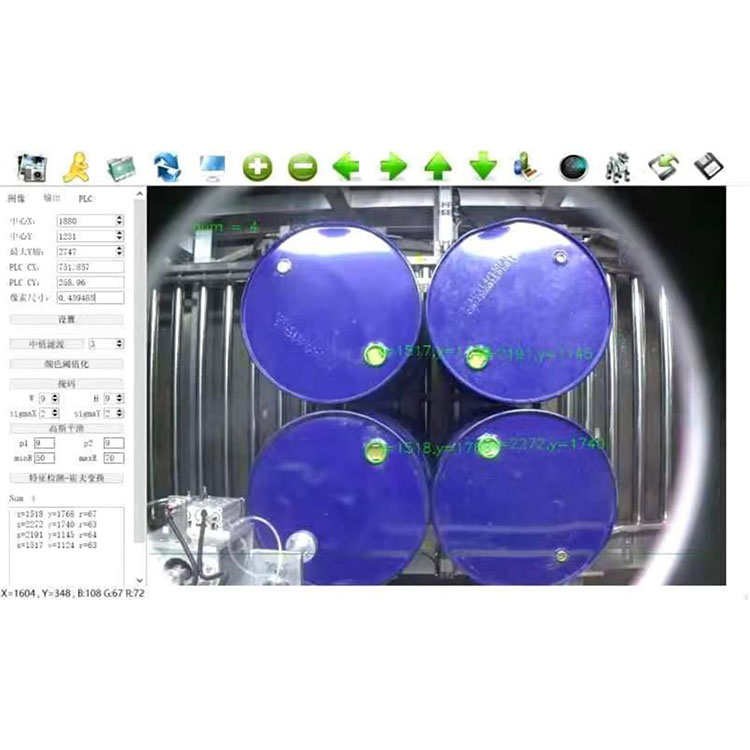

Sistem vizualnega pozicioniranja


Vid: uporaba industrijske inteligentne kamere, naložene v škatlo stroja za vizualno izolacijo eksplozije za delo. Iz inteligentne kamere in krmilnega koordinatnega gibljivega sistema PLC usmerite polnilno pištolo na odprtino cevi. 3D koordinatni gibljivi sistem: sistem vodilnih tirnic in motor za pojemanje, odporen proti eksploziji.


Glavna funkcija:

Samodejno iskanje: vizualno pozicioniranje, iskanje koordinatnega gibljivega sistema, polnjenje s polnilno pištolo.

Hitro in počasno avtomatsko kvantitativno polnjenje z dvojno hitrostjo: za zagotovitev natančnosti polnjenja in proizvodne zmogljivosti;

Oblika polnjenja: polnjenje na ali pod nivojem tekočine;

Pnevmatski osnovni ventil je vedno široko odprt, počasi dodajajte omejitev pretoka na sprednjem koncu - upočasnite pretok izhoda polnilne pištole;

Zasnova skodelice za tekočino – zmanjša uhajanje preostale tekočine po perfuziji;

Avtomatsko in ročno kvantitativno polnjenje - enostavno upravljanje in vzdrževanje;

Funkcija samodejnega luščenja - premaga vpliv nedoslednih faktorjev teže polnilne posode na natančnost;

Vrednostna točka nastavljivo-količinsko polnilo, prilagojeno več razponom teže;

Samodejna diagnoza, alarm za napake - izboljšanje zanesljivosti delovanja sistema;

Varnostno zaklepno vedro na mestu, brizgalna pištola spuščena; napolni zgornji del cevi pištole;

Samozaporno krmiljenje - preizkusite šobo pred polnjenjem;

Shranjevanje nastavitev izdelka – lahko shrani do različne nastavljene vrednosti teže izdelkov in s tem povezane parametre perfuzije;

Zaznavanje tolerance - samodejno zaznavanje napake pri polnjenju;

Zaslon na dotik - kitajski vmesnik, intuitivna, priročna nastavitev.

Alarmno opozorilo - Natančno do točke okvare.


Avtomatski nadzorni sistem



Celotna linija je sestavljena iz več sistemov PLC, ki jih je mogoče krmiliti neodvisno in se med seboj povezujejo. Ima funkcije samopregledovanja sistema, alarma za prikaz napak, natančnosti, hitrosti, izhoda itd. Vsak sistem ima svoj vmesnik človek-stroj in vse parametre je mogoče upravljati na vmesniku človek-stroj. Navedite podroben diagram poteka procesa nadzora cevovoda in logični diagram.

Lahko shrani vrsto polnilnega materiala, serijo količine, datum, težo na sod, čas shranjevanja in druge funkcije snemanja


Sistem polnjenja in sistem z odprto centrifugo

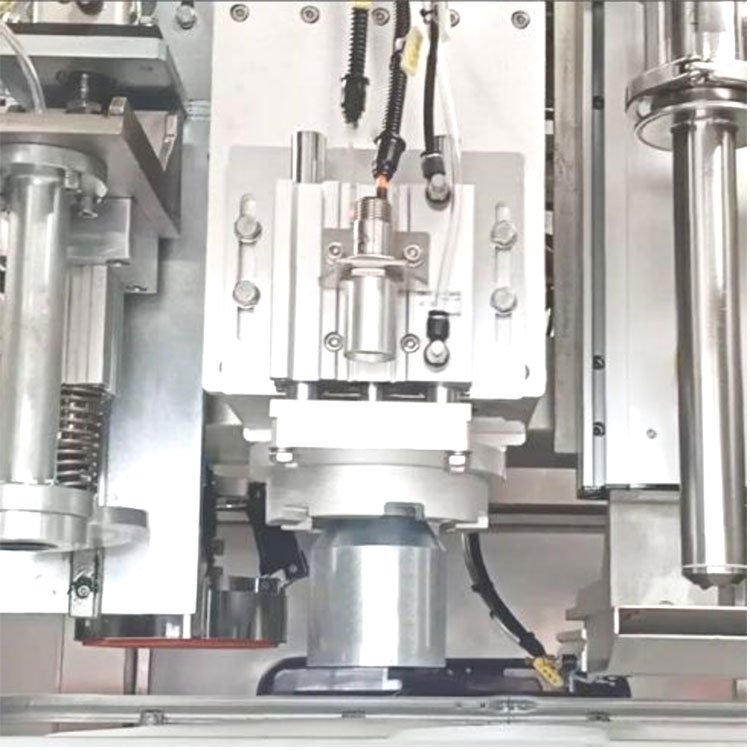

Glava polnilne pištole: v obliki zunanje blokade se med polnjenjem samodejno potopi do ustja cevi (dna cevi) in se po polnjenju samodejno dvigne. Glava polnilne pištole je votla in material je mogoče očistiti, ko je glava pištole zaprta, da se prepreči brizganje materiala.

Spodnji del glave polnilne pištole je opremljen s tekočo ploščo, ki se razteza s cilindrom. Po polnjenju se polnilna glava dvigne in odtočna plošča se razširi, da prepreči, da bi material onesnažil telo pakirne in transportne linije. Tekoči povezovalni disk je zasnovan za prostoročno demontažo, ki se razstavi brez orodja in je priročen za čiščenje.

Odprt pokrov, del vrtljivega pokrova: z uporabo patentirane tehnologije podjetja lahko zapakira vrtljivo glavo pokrova in površino cevi navpično in je lahko gladek, enostaven za odpiranje pokrova in vrtljivega pokrova, ne poškoduje pokrova, ne poškoduje pokrova , stopnja tesnosti pokrova je visoka.

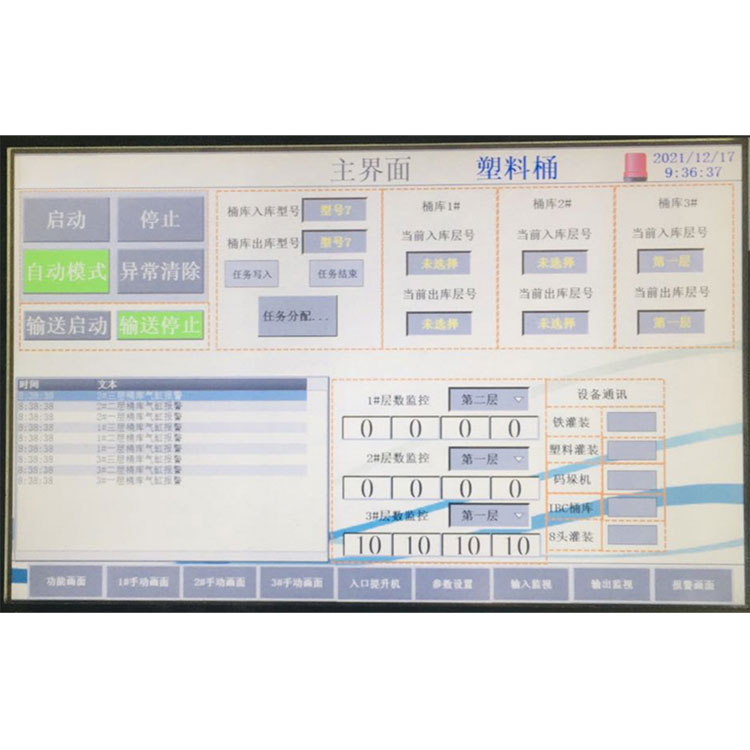

Zaslon na dotik in sistem za tehtanje


Nastavitev in upravljanje parametrov za polnjenje materiala prek zaslona na dotik, preprosto in intuitivno ter s prikazom temperature, diagnozo napak in alarmom, funkcijo hitrega poziva. Ima funkcijo programa za shranjevanje v pomnilnik, lahko shrani več nizov parametrov in si lahko ogleda zgodovinske podatke. Lahko samodejno izračuna odstopanje meritev in se lahko imenuje za različne programe, spremeni različne specifikacije ali spremeni proizvodno zmogljivost, prilagoditi je treba samo različne parametre, lahko izboljša delovno učinkovitost. Sistem za tehtanje uporablja senzor znane ameriške znamke, da zagotovi natančnost polnjenja. Poleg tega ima sistem funkcijo zaščite pred oljem, senzor pa je primeren za namestitev, odstranitev in popravilo.

Tabela lestvice ima zaščitno funkcijo, ko se glava cevi pištole samodejno vrne. In zaščiten z maksimalnim časom polnjenja.


varnostna zapora

Varnostna blokada na mestu krmljenja:

Namestite gumb številka 1 in 2 pri hranjenju. Ko je pladenj postavljen in transportiran na vrhu, pritisnite gumb # 1, nato pa montažna linija nosi oznako št. 1 in dostavi pladenj do polnilne opreme št. 1.

Še enkrat, ko pladenj postavite in transportirate na pladnju, pritisnite gumb št. 2. Nato montažna linija nosi oznako št. 2 in dostavi pladenj do polnilne opreme št. 2.

Ko št. 1 polnjenje je izpraznjeno, bo montažna linija nosila oznako dokončanja št. 1 in ne bo šla do polnilne opreme št. 2 do naslednje postaje.

Varnostna blokada polnjenja:

sit  izhod:

Ko se varnostna vrata odprejo, zaustavite trenutno dejanje;

Ko so varnostna vrata zaprta, se neobičajni nadzor dostopa odstrani in polnilo nadaljuje z normalnim delovanjem.

Potapljaška zapora:

Zunaj ustja polnilnega vedra se ustvari nenormalni alarm za znižanje tlaka in polnilna glava se dvigne v prvotni položaj, kar se reši z ročnim posegom.

Polnjenje prekomerne teže:

Preizkus polnjenja, nadure, polnjenje celotnega stroja, alarm, ročno posredovanje za rešitev.

Alarm zamašitve polnjenja

Kamera sprejme neobičajni alarm

Alarm za neobičajni dohodni in odhodni material


Somtrue ima oblikovalsko in proizvodno ekipo, polno ustvarjalnosti in strokovnega znanja. Člani naše ekipe so izkušeni in imajo obsežno poznavanje industrije ter tehnično strokovno znanje. Ne glede na to, ali gre za oblikovanje izdelka, načrtovanje procesov ali proizvodnjo opreme, smo pozorni na podrobnosti in stremimo k odličnosti. Verjamemo, da sta neomajna prizadevanja in vrhunsko znanje te strokovne ekipe tisto, zaradi česar je Jiangsu Shangchun sposoben zagotoviti visokokakovostne izdelke in storitve za izpolnjevanje raznolikih potreb strank.
